Szczegóły Produktu:
|
| Nazwa produktu: | SILNIK AC BLDC | Częstotliwość: | 50/60 Hz |
|---|---|---|---|
| obr./min: | 600-3000 | Moc: | 380 W-2200 W |
| Napięcie: | 110v-230v/380V | Izolacja: | Klasa B/F |
| IP: | IP20-44 | Ochrona: | Automatyczne odcięcie termiczne |
| Podkreślić: | 3hp bezszczotkowy silnik elektryczny prądu stałego,bezszczotkowy silnik prądu stałego o dużej mocy 50 Hz,bezszczotkowy silnik prądu stałego o dużej mocy 60 Hz |
||

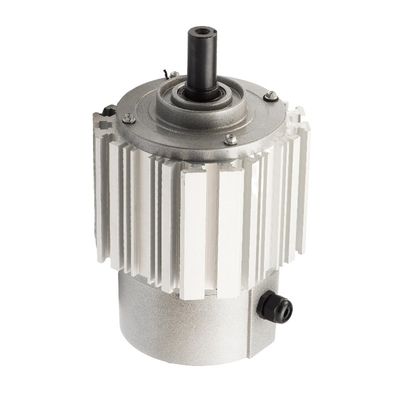

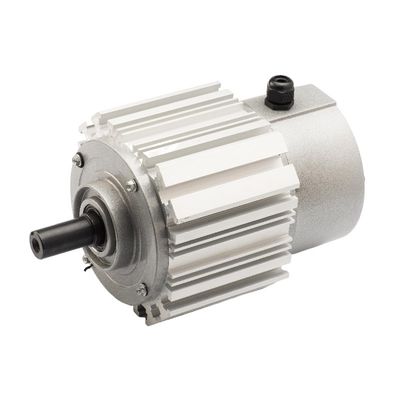

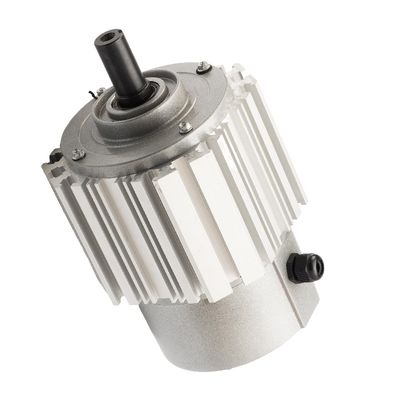

Silnik EC BLDC o dużej mocy i zmiennej prędkości 3HP do wentylatora do zastosowań rolniczych
Wstęp
Ta strona przedstawia silnik wentylatora EC/BLDC dużej mocy stosowany w dmuchawach lub klimatyzatorach oraz w podobnych zastosowaniach, które wymagają napędzania dmuchaw wentylatorów.
Do tej pory Hengsheng ma różne specyfikacje silników AC BLDC i inny silnik indukcyjny, motoreduktor, silnik PM ze skrzynią biegów.Ze względu na długą żywotność, stabilną pracę i niską awaryjność, nasze produkty są dobrze odbierane przez klientów.Posiadamy certyfikaty CCC, RoHS oraz ISO9001:2008.
Cechy silnika BLDC
1. Napięcie znamionowe: 200-240 V 50Hz/60Hz
2. Zakres mocy wyjściowej: 750 W-2,2 kW
3. Prędkość 300-1000 regulowana
4. Sterownik przyjmuje całkowicie zamkniętą konstrukcję aluminiowej skorupy, która ma wysoki poziom ochrony i jest bezpieczna i niezawodna.
5. Sterownik przyjmuje niezależną strukturę instalacji, która jest wygodna do demontażu i konserwacji po sprzedaży.
6. Sterownik jest zintegrowany z trzema prędkościami, trybem sterowania VSP10V, AC24V, PWM/PWF, RS485, a funkcja sprzężenia zwrotnego prędkości jest opcjonalna.
7. Za pomocą pilota na podczerwień, regulowanej stałej prędkości, stałego momentu obrotowego, obciążenia klimakonwektora, obciążenia klimakonwektora kasety. Obrót w prawo lub w lewo
8. Korzystając z tej samej struktury i metody instalacji, co jednofazowa energia elektryczna, wygodniej jest wymienić i spopularyzować
9. Prędkość znamionowa 1070 obr./min, znamionowa moc wyjściowa 750 W, maksymalny moment obrotowy 6,5 Nm.
Specyfikacja
| Specyfikacja silnika 140 i 160 mm | |||||||||||
| PN | A | B | C | D | mi | F | G | H | k | Specyfikacja | Obrót |
| 12411001 | 6 | φ25,4 | M12*P1,75 | 35 | 35 | 49 | 84,7 | 102 | 325 | 160-220 V-1,2 kW-450 obr./min | CCW |
| 12511001 | 6 | φ25,4 | M12*P1,75 | 35 | 35 | 49 | 84,7 | 102 | 325 | 160-380 V-1,2 kW-600 obr./min | CCW |
| 16911006 | 6 | φ24 | M12*P1,75 | 35 | 35 | 49 | 84,7 | 102 | 325 | 160-380 V-1,5 kW-940 obr./min | CCW |
| 13411003 | 8 | φ24 | M12*P1,75 | 35 | 35 | 49 | 84,7 | 102 | 325 | 160-220 V-1,5 kW-940 obr./min | CCW |
| 16311001 | 6 | φ25,4 | M12*P1,75 | 35 | 35 | 49 | 84,7 | 102 | 325 | 160-380 V-1,8 kW-950 obr./min | CCW |
| 14711001 | 6 | φ25,4 | M12*P1,75 | 35 | 35 | 49 | 84,7 | 102 | 325 | 160-380V-2KW-1400rpm | CCW |
| 16411001 | 8 | φ24 | M16*P1,5 | 26 | 40 | 70 | 93 | 110 | 333 | 160-380 V-2,2 kW-950 obr./min | CCW |
| 12411003 | 8 | φ24 | M20*P1,5 | 30 | 45 | 78 | 95 | 112 | 335 | 160-220 V-1,1 kW-600 obr./min | CW |
| 12411005 | 8 | φ24 | M20*P1.6 | 30 | 45 | 78 | 95 | 112 | 335 | 160-110 V-1,1 kW-600 obr./min | CW |
| 12811003 | 6 | φ25,4 | M12*P1,75 | 35 | 35 | 49 | 51 | 72 | 289 | 140-220V-0.375KW-730rpn | CCW |
| 13011001 | 6 | φ25,4 | M12*P1,75 | 35 | 35 | 49 | 51 | 72 | 289 | 140-380V-0.375KW-500rpn | CCW |
| 12811001 | 6 | φ25,4 | M12*P1,75 | 35 | 35 | 49 | 51 | 72 | 289 | 140-220 V-0,55 kW-560 obr./min | CCW |
| 12911001 | 6 | φ25,4 | M12*P1,75 | 35 | 35 | 49 | 51 | 72 | 289 | 140-380 V-0,55 kW-890 obr./min | CCW |
| 12911003 | 8 | φ24 | M12*P1,75 | 35 | 35 | 49 | 51 | 72 | 289 | 140-380V-0,55KW-940pm | CCW |
| 12811006 | 8 | φ24 | M12*P1,75 | 35 | 35 | 49 | 51 | 72 | 289 | 140-220 V-0,75 kW-940 obr./min | CCW |
| 16911003 | 14 | φ15 | M10*P1,5 | 21 | 30 | 53 | 71 | 88 | 304 | 140-380V-1.1KW-940pm | CCW |
| 16311001 | 14 | φ15 | M10*P1,5 | 21 | 30 | 53 | 71 | 88 | 304 | 140-380V-0,75KW-940pm | CW |
Więcej informacjibezszczotkowego silnika prądu stałego
Bezszczotkowy silnik prądu stałego zwykle biegun magnetyczny wirnika przyjmuje magnes kafelkowy, po zaprojektowaniu obwodu magnetycznego można uzyskać gęstość magnetyczną szczeliny powietrznej fali trapezowej, a uzwojenie stojana przyjmuje głównie skoncentrowane uzwojenie całkowite, więc indukowane wsteczne pole elektromagnetyczne jest również trapezoidalne fala.Sterowanie bezszczotkowym silnikiem prądu stałego wymaga sprzężenia zwrotnego informacji o położeniu i musi istnieć czujnik położenia lub przyjąć technologię szacowania czujnika bez położenia, aby utworzyć system automatycznej regulacji prędkości.Podczas sterowania prąd każdej fazy jest również sterowany w jak największym stopniu do fali prostokątnej, a napięcie wyjściowe falownika można kontrolować zgodnie z metodą PWM szczotkowanego silnika prądu stałego.Zasadniczo bezszczotkowy silnik prądu stałego jest również silnikiem synchronicznym z magnesami trwałymi, a regulacja prędkości faktycznie należy do kategorii regulacji prędkości o zmiennym napięciu i zmiennej częstotliwości.Różnicę między nimi można uznać za różnicę w koncepcjach projektowych spowodowaną sterowaniem falą prostokątną i sinusoidalną.
